鏈斗輸送機
鏈斗輸送機是一種以沿軌道運行的料斗來水平或傾斜輸送物料輸送設備。適合輸送兼提升各種松散、無粘滯性的固體物料，如鍋爐灰渣、水泥熟料、礦渣、焦炭、碎石等，特別是一些溫度高、容重大、塊度大、具有鋒利銳角和磨琢性強的物料。廣泛應用于機械、冶金、化工、建材、制藥、食品、倉儲等工業生產過程中的原材料或成品的輸送。鏈斗式輸送機具有布置靈活、輸送能力大、使用壽命長、維護量小、運行成本低、輸送角度大等優點。
鏈斗輸送機集物料水平與垂直提升為一體，一臺設備可替代水平輸送機加垂直輸送機多臺設備使用。物料封閉在標準鋼制機殼中，限制灰塵飛出，適用于要求密封的場合。物料可在上水平段內干凈、緩慢地通過機殼底部的閘門或開口處排出。本機布置靈活多樣，可多點加料。節省廠房空間，減少地坑深度。
本系列鏈斗輸送機的裝料和卸料都比較平穩，且從裝料到下料的過程中，殼體中的物料與傳動部件不接觸，所有物料不會被剝落和破碎。如被輸送的物料不允許有破碎和剝落要求的，將首先考慮采用該種輸送設備。

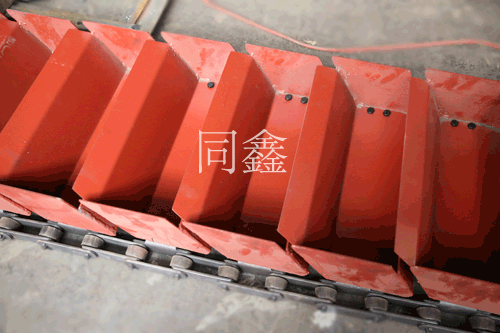

根據被輸送物料的性質，鏈斗輸送機的料斗可采用普通碳鋼、不銹鋼或噴涂塑鋼制成。
鏈斗輸送機的料斗寬度分別有350mm、450mm、630mm、800mm、1000mm五個常用規格，根據不同的運行場合及環境要求，鏈斗輸送機分敞開型、半封閉型和全封閉型三種形式。用戶可根據附表中的參數選擇機型，并提出具體的布置形式及尺寸、輸送產量、物料參數和其他要求。
與同類設備相比，LD系列鏈斗輸送機的突出優點是：
1.牽引鏈條采用專業鏈條廠家生產的高強度雙排重型板式鏈，運行穩定可靠，使用壽命長；
2.機尾采用彈簧螺旋張緊裝置，可使牽引鏈條的張緊力自動調整，特別適合遠距離、重載荷的輸送機；
3.工藝布置靈活，可架高、地面或地坑布置，可水平或斜升安裝，也可水平加斜升安裝；
4.背負驅動機構，結構緊湊，安裝方便。
本機型布置形式分水平、垂直傾斜(傾角度≤60°)二種，適合輸送各種粉狀、塊狀松散物料，如水泥熟料、出爐焦炭、鐵礦渣、礦沙石、石灰石等溫度≤600°的高溫散料。共耐熱性、耐腐蝕性及穩定性優于鱗板式輸送機及其它輸送設備。單機輸送長度可達150米以上，長距離輸送物料容重可達2000kg/m3，該設備在運行過程中同比其它輸送設備可節電50%以上，
主應用在冶金、焦化、建材、化工等行業。
鏈斗輸送機和主要技術參數表：
|
規格型號 |
料斗寬度
mm |
鏈速范圍
m/min |
輸送能力m3/h |
|
β≤20° |
20°＜β≤40° |
40°＜β≤60° |
|
LD-350 |
350 |
3.5-17.5 |
14-70 |
7-35 |
5-25 |
|
LD-450 |
450 |
3.5-17.5 |
18-90 |
9-45 |
6-30 |
|
LD-630 |
630 |
3.5-17.5 |
24-120 |
12-60 |
9-45 |
|
LD-800 |
800 |
3.5-17.5 |
32-160 |
16-80 |
11-55 |
|
LD-1000 |
1000 |
3.5-17.5 |
40-200 |
20-100 |
14-70 |
注意事項：
1、此設備主要用于輸送磨損強，溫度高的物料。
2、動力裝置在鏈斗機頭部、左、右裝可變動。
3、輸送速度以8～10m/min為宜，太低影響輸送量，太高噪音大，磨損增大。

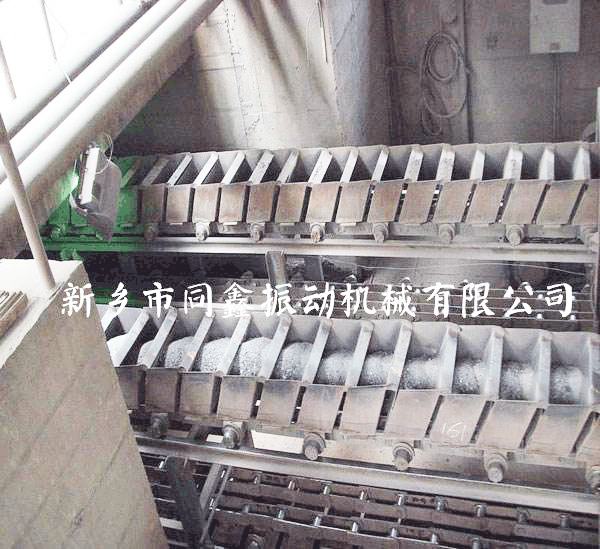

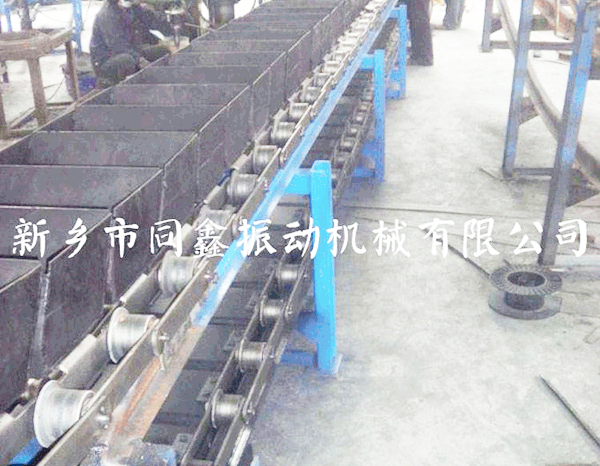

鏈斗輸送機產品使用現場照片：
鏈斗輸送機產品使用現場視頻：
★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的鏈斗輸送機。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。 |
