鱗板輸送機簡介:
鱗板輸送機是一種通用型固定式輸送設備，以循環運行的鏈條或滾輪作為牽引構件，采用鋼板作運載槽體，可用于大量散狀物料及單件重物的輸送，其牽引力大，槽板剛性好，耐沖擊，適宜輸送灼熱的、粒度較大的、磨琢性強的、較重的鑄鍛件等大塊物料或成件物品，可水平或傾斜輸送各種散狀物料和成件物品，也可用于流水生產線中運送成件物品。并且還可以輸送600℃左右的高溫物料。鱗板輸送機已廣泛應用于化工、機械、冶金、煤炭、礦山、電力、鑄造、汽車制造、水泥、垃圾處理等行業。鱗板輸送機具有結構緊湊，運行平穩，故障率低，承載能力大，速度選擇范圍廣等特點。鱗板輸送機為連續輸送設備，安裝形式為固定式較多，鱗板輸送機結構組成：由頭輪裝置、鏈板組合裝置、尾輪張緊裝置、機架和驅動裝置組成。工作原理為：頭部鏈輪經驅動后，鏈板組合裝置中的牽引鏈與鏈輪相嚙合，帶動整個鱗板沿輸送機的縱向中心線運動，而滾輪則沿著固定在機架上的軌道行走，從而完成輸送工作。
鱗板式輸送機(鱗板輸送機)是以閉合的、循環運行的鏈條為牽引構件，用對接的或搭接的平形板、波浪板以及槽型或箱型等構件作為承載構件的輸送設備。牽引構件與承載構件組成鏈板組合裝置；牽引鏈條可以通過鏈條附件與承載構件相連，也可以與承載構件直接相連。承載構件自身承載，并通過滾輪或固定在支架上的托輥來支承。鱗板輸送機對物料粒度、塊狀、工作環境無特殊要求,運送單個物料（件）的重量可達70-120kg，輸送機長度可達40-80米且允許25°傾角輸送。鱗板輸送機有輕型、中型、重型之分。
鱗板輸送機特點：
適應范圍廣：除了黏度特別大的物料以外，一般固態物料或成件物品均可輸送。適宜輸送灼熱的、粒度較大的、磨琢性強的、較重的鑄鍛件等大塊物料或成件物品，可水平或傾斜輸送各種散狀物料和成件物品，也可用于流水生產線中運送成件物品。并且還可以輸送600℃左右的高溫物料。廣泛應用于化工、機械、冶金、煤炭、礦山、電力、鑄造、汽車制造、水泥、垃圾處理等行業。
輸送量大；牽引鏈的強度高，可用作長距離輸送作業。輸送過程中可進行分類、干燥、冷卻或裝配等工藝加工作業。運行平穩可靠，故障率低，使用壽命長,安裝維修簡單，承載能力大，速度選擇范圍廣。
鱗板式輸送機(鱗板輸送機)有下列缺點：
1.由于鱗板式輸送機的所有部件均用金屬材料制成，而且其索引鏈和底板自重大，故材料消耗多，且空載功率大。
2.潤滑和維修不便，底板和牽引鏈的磨損快，且噪聲較大。
3.結構較復雜，且自重大，因而造價高。
同鑫公司可根據客戶的輸送量、鑄件單重等其他技術要求提供合適的設備選型及鱗板輸送機的定制。
鱗板輸送機的主要構造：
鱗板輸送機一般由以下構件組成：機架、頭尾輪、鱗板、輸送鏈條、托輪、驅動裝置、張緊裝置。

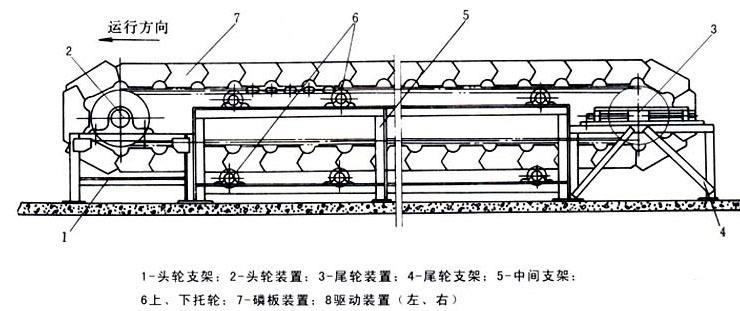

鱗板輸送機外形結構示意圖：
BL系列鱗板輸送機產品技術參數參考表：
|
規格型號 |
鱗板寬度mm |
生產能力t/h |
物料粒度mm |
運行速度m/s |
輸送長度m |
功率KW |
減速機型號 |
|
BL400 |
400 |
20 |
≤130 |
0.05-0.3 |
0-10 |
2.2 |
ZQ250 |
|
10-20 |
3 |
350 |
|
20-30 |
4 |
350 |
|
30-40 |
5.5 |
400 |
|
BL500 |
500 |
25 |
≤150 |
0.05-0.3 |
0-10 |
3 |
350 |
|
10-20 |
4 |
400 |
|
20-30 |
5.5 |
400 |
|
30-40 |
7.5 |
500 |
|
BL650 |
650 |
35 |
≤170 |
0.05-0.25 |
0-10 |
4 |
400 |
|
10-20 |
5.5 |
500 |
|
20-30 |
7.5 |
500 |
|
30-40 |
10 |
650 |
|
BL800 |
800 |
55 |
≤200 |
0.05-0.25 |
0-10 |
5.5 |
500 |
|
10-20 |
7.5 |
650 |
|
20-30 |
10 |
650 |
|
30-40 |
13 |
750 |
|
BL1000 |
1000 |
85 |
≤250 |
0.05-0.2 |
0-20 |
7.5-11 |
400-650 |
|
20-40 |
15-18.5 |
400-650 |
|
BL1250 |
1250 |
125 |
≤280 |
0.05-0.2 |
0-20 |
11-18.5 |
500-650 |
|
20-40 |
18.5-30 |
750-1000 |

★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的輸送機。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。 |
