FU型鏈?zhǔn)焦伟遢斔蜋C(jī)是埋刮板輸送機的特殊形式，適用于容易流動的粉狀、粒狀、小塊物料的水平或微傾斜（α≤10°）方向的輸送，廣泛用于水泥、糧食、煤炭、火電、冶金、化工等行業。本機結構緊湊、密封性好，工藝布置靈活，可多點加料，多點卸料。本機采用板式滾子鏈作牽引構件，改埋刮板機牽引鏈條與導軌的滑動摩擦為滾動摩擦，大大減小了刮板鏈條的運行阻力，功耗小，刮板鏈條壽命長，并可實現遠距離的物料輸送（Lmax=100m），輸送量大（Qmax=700m3/h）。本機運行平穩，噪聲小，操作維修方便，使用成本低。
FU型鏈?zhǔn)捷斔蜋C(jī)主要由頭節、中間節、選配節、尾節、和輸送鏈、進出料口、驅裝等組成，驅裝分左裝和右裝兩種，驅裝型號根據輸送量和輸送長度選配，進料口分三種型式:上進料口、側進料口、兩側進料口，出料口為頭部出料口，也可以中間底層出料和中間側面出料，供用戶選用。
FU型鏈?zhǔn)焦伟遢斔蜋C(jī)產品特點：
1、FU型鏈?zhǔn)捷斔蜋C(jī)輸送量大,允許在小容量空間內輸送大量物料,輸送能力15500m3/h。
2、FU型鏈?zhǔn)捷斔蜋C(jī)輸送能耗低,借助物料的內摩擦力,與螺旋輸送機相比節電40％～60％。
3、FU型鏈?zhǔn)捷斔蜋C(jī)密封和安全,全密封的機殼使粉塵無縫可鉆,操作安全,運行可靠。
4、FU型鏈?zhǔn)捷斔蜋C(jī)使用壽命長,用合金鋼材經先進的熱處理加工而成的輸送鏈,其正常壽命>3年,鏈上的滾子壽命1～3年。
5、FU型鏈?zhǔn)捷斔蜋C(jī)輸送長度長,水平輸送距離可達60米以上。
6、FU型鏈?zhǔn)捷斔蜋C(jī)工藝布置靈活,可高架、地面、地坑,爬坡( 15° )安裝,可多點進出料。
7、FU型鏈?zhǔn)捷斔蜋C(jī)使用費用低,節電且耐用,維修率極低,降低消耗,提高效益。

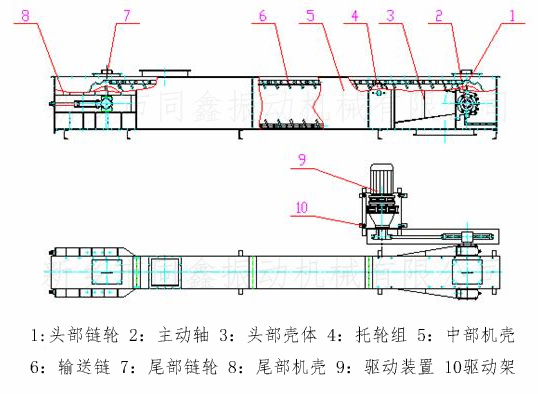

FU型鏈?zhǔn)焦伟遢斔蜋C(jī)外形結構圖：
FU型鏈?zhǔn)焦伟遢斔蜋C(jī)主要技術參數表：
|
參數/型號 |
FU150 |
FU200 |
FU270 |
FU350 |
FU410 |
FU500 |
FU600 |
FU800 |
|
機槽寬度mm |
150 |
200 |
270 |
350 |
410 |
500 |
600 |
800 |
|
*理想粒度mm |
≤4 |
≤5 |
≤7 |
≤9 |
≤11 |
≤13 |
≤15 |
≤18 |
|
*大粒度≤10% |
≤8 |
≤10 |
≤14 |
≤18 |
≤21 |
≤25 |
≤30 |
≤36 |
|
速度m/s |
輸送量（m3/h） |
|
0.17 |
8 |
16 |
25 |
40 |
65 |
100 |
140 |
-- |
|
0.21 |
10 |
22 |
40 |
50 |
80 |
128 |
175 |
280 |
|
0.26 |
15 |
30 |
50 |
80 |
120 |
160 |
220 |
350 |
|
0.36 |
20 |
40 |
70 |
110 |
160 |
220 |
340 |
480 |
|
0.40 |
25 |
58 |
90 |
140 |
190 |
270 |
400 |
550 |
|
0.53 |
-- |
-- |
110 |
180 |
240 |
360 |
500 |
700 |
★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的輸送機。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。 |
